CAD自動作図とは、設計ルールに基づいてCAD図面を自動生成する設計自動化の仕組みです。
Excelへ寸法を入力するだけで、CAD図面作成・設計計算・帳票出力まで自動化できるため、設計工数の削減や設計品質の標準化、属人化の解消につながります。

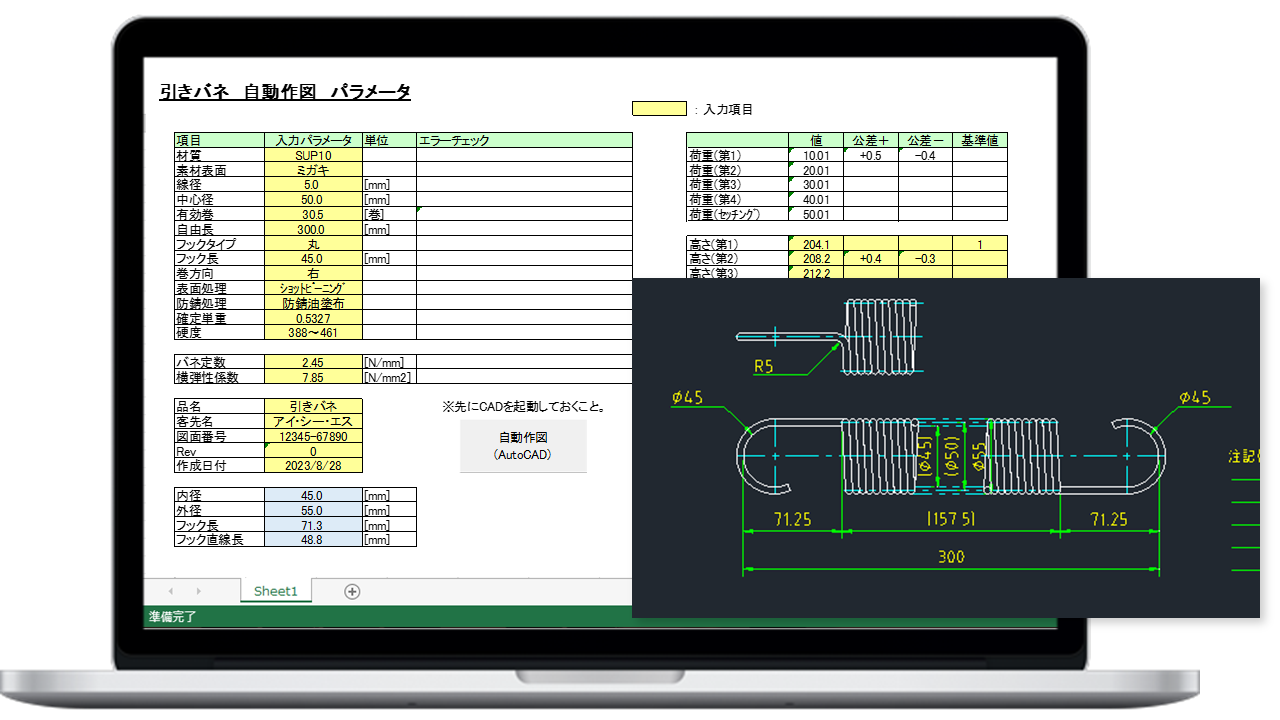

※ 動画では、Excelへの寸法入力からAutoCADによる図面自動作成までの流れをご覧いただけます。

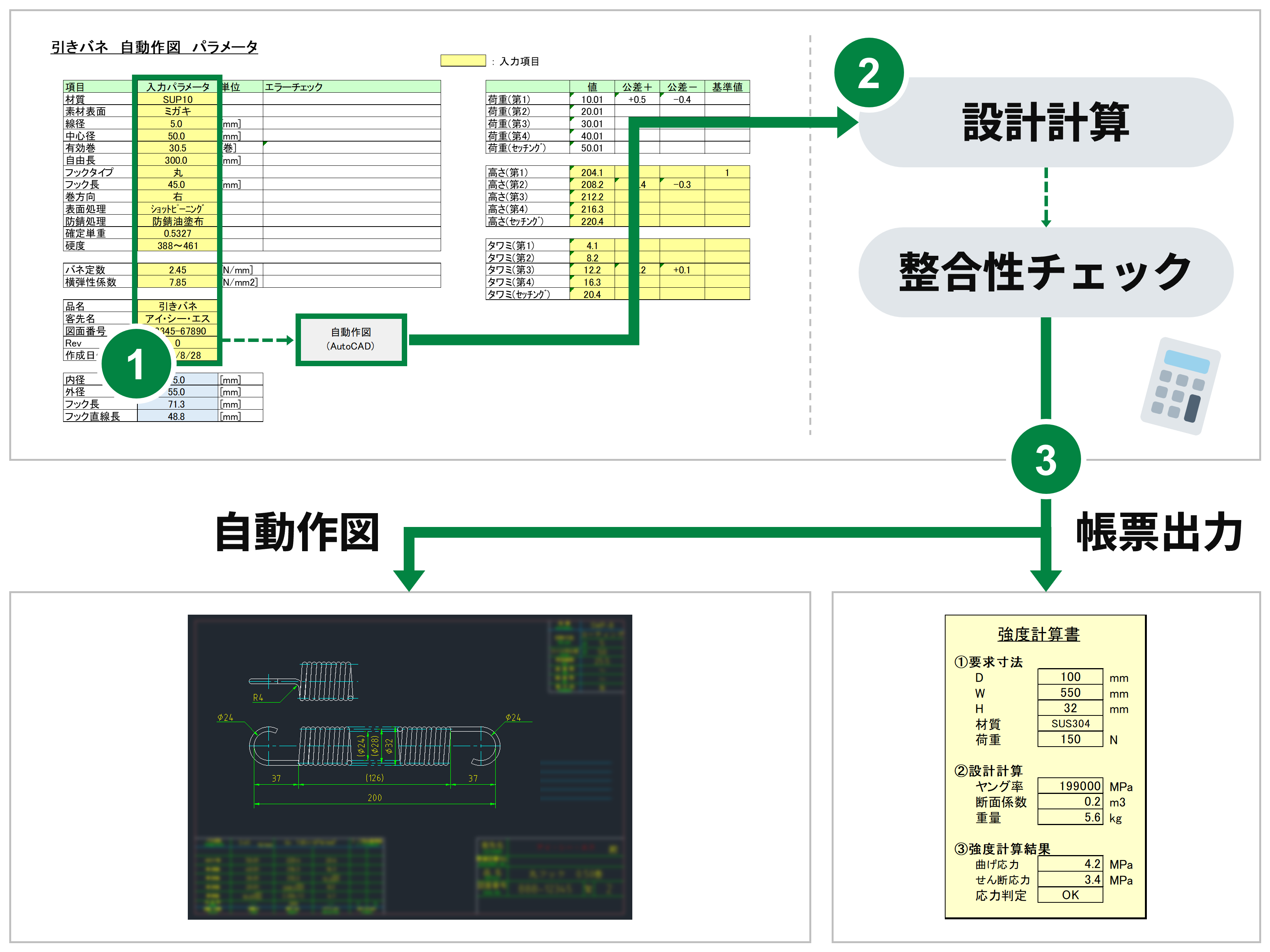

① 寸法を入力し、作図を実行します
② 強度・重量などを設計計算し、整合性をチェックします
③ 図面・帳票を出力します
寸法入力後は、強度・重量などの設計計算を行い、整合性を自動チェックします。
条件に合わない場合はエラーを返す仕組みです。
3D CADのアセンブリ組み込みや解析ソフトとの連携など、周辺システムとの連携にも対応できます。

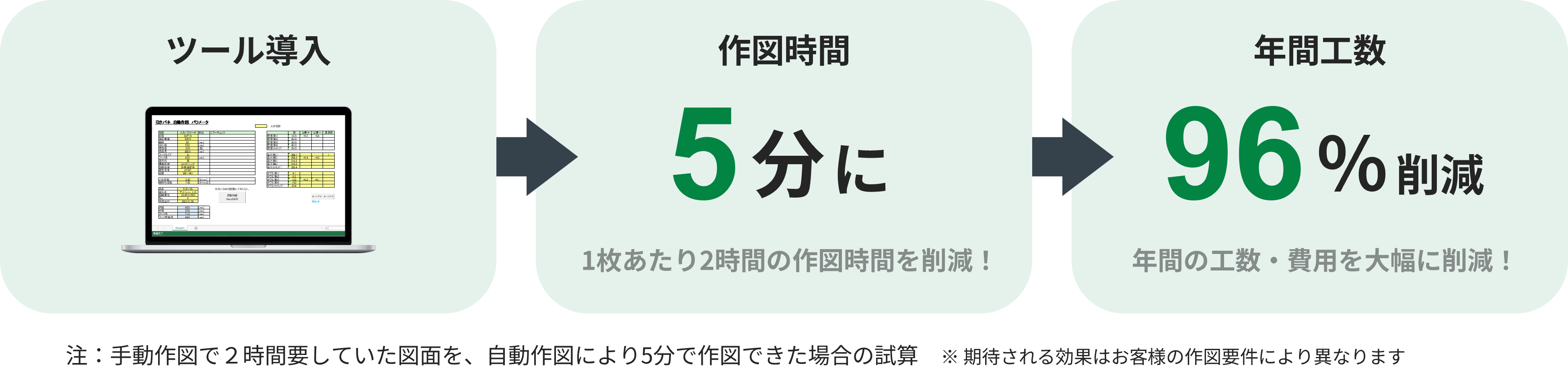

作図に2時間かかっていた1枚の図面を、設計自動化によって作図時間を5分まで短縮できた場合の試算例です。
年間の設計工数は約96%削減できる試算となり、大幅な工数削減が期待できます。
※ 期待される効果はお客様の作図要件によって異なります
AutoCADやBricsCADをはじめ、2D CAD・3D CAD双方に対応した自動作図ツールを構築できます。
| 2D CAD | AutoCAD / BricsCAD |
|---|---|
| 3D CAD | SOLIDWORKS / Inventor |
| DWG / TIFF / PDF |
| 設計計算結果 / 強度計算書 / 重量計算書 / 見積書 / 部品表 など |
CAD自動作図の導入により、ひとつの金型に200時間以上かかっていた設計工数を大幅削減。
設計者は高度な設計業務へ注力できるようになり、設計品質向上と属人化解消を実現しました。
類似図面を繰り返し作成する製品設計や、寸法違い製品の設計に時間がかかっていませんか？
同じ設計ルールで繰り返し作図する業務は、自動作図との相性が良く、高い効果が期待できます。
金型設計、板金設計、機械設計、架台設計、配管設計、搬送設備設計、治具設計 など
「この作業は自動化できる？」といったご相談も承っております。
CAD自動作図の導入に加え、図面管理、在庫・置場管理、設備や既存システムとの連携など、設計・製造業務の課題に合わせたシステム開発に対応しています。
| CAD自動作図システム・2D | Excel入力だけで図面を自動作成し、年間340時間の設計工数削減を実現した事例です。 |
|---|
