「CADを導入したものの、設計業務が思ったほど効率化しない」
「作図ツールを比較しても、どれを選べばよいか分からない」
と感じていませんか？
製造業では、製品や部品の設計図面を作成するために、2D CADや3D CADなど、さまざまな作図ツールが使われています。
作図ツールを選ぶ際は、図面を描く機能だけを比較すればよいわけではありません。
導入後の使い方によっては、図面の検索や共有、設計変更への対応などに手間が残り、期待したほど業務が変わらないこともあります。
そのため、「どのような図面を作成するか」に加えて、作成した図面をその後どのように管理・活用するかまで考えて選ぶことが大切です。
本記事では、製造業で使われる作図ツールの種類と、導入前に確認しておきたい5つのポイントを解説します。
図面管理や他システムとの連携についても、選定時の視点として紹介します。
製造業で利用される作図ツールとは、機械図面や部品図、組立図、設備レイアウトなどを作成・編集するためのソフトウェアです。一般的には、2D CADや3D CADなどのCADソフト、図面作成ソフトが該当します。
作図ツールを導入すれば、紙図面に比べて作成や修正を進めやすくなります。

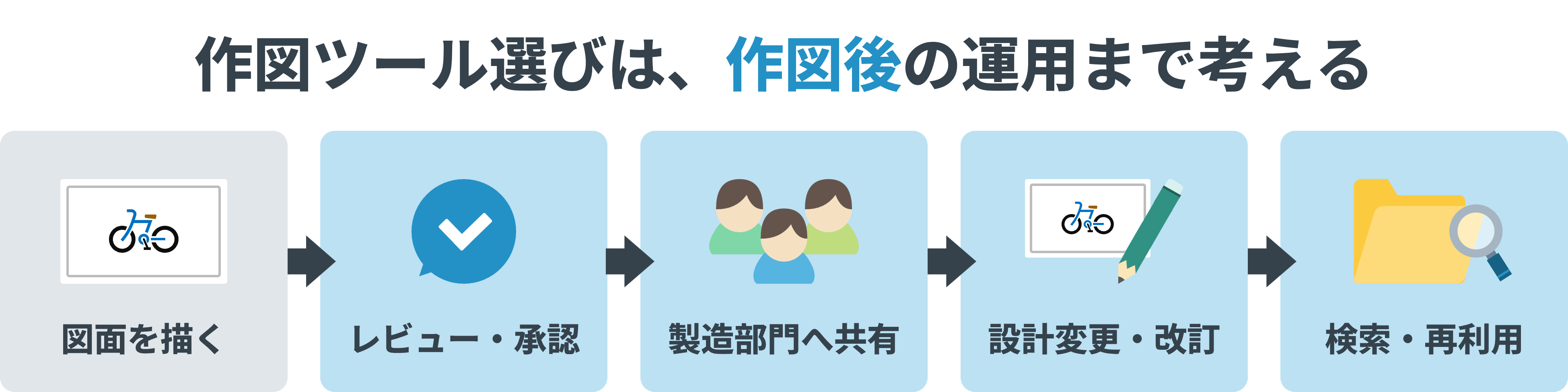

ただし、製造業の図面業務は、図面を完成させた時点で終わるわけではありません。
作成した図面は、設計レビューや承認を経て、製造部門や品質管理部門、協力会社などへ共有されます。
その後も、仕様変更に伴う改訂、類似設計への再利用、保守・改修時の参照など、長期間にわたって使われます。
作図ツールを比較するときは、操作性や作図機能とあわせて、導入後の運用も見ておきたいところです。
高機能なCADであっても、自社の設計業務や図面の扱い方に合わなければ、十分に活用できないことがあります。
「何を描けるか」だけでなく、「作成した図面をその後どう使うか」まで考えることが、作図ツール選びのポイントです。
製造業向けの作図ツールには、2D CADや3D CAD、電気・配管設計に特化した専門CADなどがあります。
重要なのは、知名度や機能の豊富さではなく、自社が作成する図面や設計工程に適しているかどうかです。
| 種類 | 主な用途 | 特徴 |
|---|---|---|
| 2D CAD | 機械図面、部品図、加工図、設備図 | 平面図の作成・修正に適し、取引先との図面共有にも広く利用される |
| 3D CAD | 製品設計、部品設計、組立設計 | 立体形状の確認、干渉チェック、シミュレーションに活用できる |
| 専門分野向けCAD | 電気回路図、制御盤、配管、プラント設計 | 専用部品や自動配線など、分野に特化した機能を備える |
| AI・自動作図を 活用したツール |
設計案の作成、定型図面、レイアウト検討 | 入力や設計ルールに基づいて、作図作業の一部を支援・自動化する |
2D CADは、機械図面や部品図、加工図などの平面図を作成するためのツールです。
現在も多くの製造現場で使われており、既存設備の改修や部品設計など、幅広い業務に対応できます。
取引先との図面データのやり取りにも広く利用されているため、既存の設計資産や取引先の環境を活かしやすい点も特徴です。
3D CADは、部品や製品を立体（3次元）モデルで設計するためのツールです。
形状や部品同士の位置関係を画面上で確認でき、干渉チェックや組立手順の検討にも利用できます。
また、3Dモデルから2D図面を作成できる製品もあり、2D図面と3Dデータを併用する設計環境にも対応できます。
製造業では、機械設計だけでなく、配管設計や電気設計、制御設計などを行うケースもあります。
これらの業務では、それぞれの分野に特化したCADソフトが利用されています。
部品ライブラリや自動配線などの専用機能を利用することで、設計作業を効率化できます。
近年では、AIによる設計支援機能や、あらかじめ設定した条件・設計ルールに基づいて図面を生成する自動作図の仕組みも使われ始めています。
設計案の検討や定型図面の作成、繰り返し発生する入力作業などを部分的に自動化することで、設計者が判断や確認に時間を使いやすくなります。
ただし、対応できる図面や自動化の範囲はツールによって異なります。
自社の設計ルールに対応できるか、出力した図面を既存のCADや業務フローで扱えるかを確認しておきましょう。
作図ツールには多くの製品がありますが、価格や知名度だけでは、自社に合うかどうかを判断できません。
導入してから「必要な形式を扱えなかった」「既存の図面を移行しにくかった」「現場に定着しなかった」と気付くこともあります。
ここでは、比較するときに確認しておきたい5つのポイントを紹介します。
まず確認したいのは、どのような図面を作成するのかです。
一口に作図ツールといっても、得意分野は大きく異なります。
| 用途 | 適したツール例 |
|---|---|
| 機械図面・部品図 | 2D CAD・3D CAD |
| 設備レイアウト | CAD・レイアウト設計ツール |
| 配管図・電気回路図 | 専門CAD |
| 製品設計 | 3D CAD |
| 設計検討・ラフ案 | AI作図ツール |
例えば、設備レイアウトの修正が中心であれば、高機能な3D CADを導入しても、実際に使う機能は限られるかもしれません。
現在作成している図面の種類、作図の頻度、設計変更の多さなどを整理し、日常業務で本当に使う機能を基準に比較すると選びやすくなります。
製造業では、自社だけで図面を利用するケースは多くありません。
協力会社や取引先と図面データをやり取りすることも多いため、データ形式の互換性は重要なポイントです。
例えば、
など、取引先が利用しているCADや受け渡し形式に対応しているかを確認しておきましょう。
ファイルを開ける場合でも、文字化けや線種の違い、寸法・レイアウトの崩れが起きることがあります。
実際にやり取りしているデータを使って確認できると安心です。
作図ツールは、導入できるかどうかだけでなく、設計担当者が無理なく使い続けられるかも見ておきたいポイントです。
高機能なツールでも、操作が複雑で教育に時間がかかったり、これまでの設計手順を大きく変える必要があったりすると、現場で使われなくなることがあります。
導入前には、次の点を整理しておきましょう。
無料体験版やデモ環境がある場合は、普段扱っている図面を使って試すと、カタログだけでは分からない操作性や運用上の課題が見えやすくなります。
作図ツールは長く使い続けることが多いため、現在の業務だけでなく、今後の設計環境やシステム構成も考えて選ぶ必要があります。
例えば、次のような計画がある場合は、必要な機能や連携方法を事前に整理しておきましょう。
あわせて、システム間でどの情報を受け渡せるのか、標準機能で対応できるのか、追加開発が必要なのかも見ておきたいところです。
将来の拡張を考えずに選ぶと、数年後にツールの再導入や大規模なデータ移行が必要になる場合があります。
作図ツールを導入すると、図面の作成や修正は効率化できます。
しかし、運用する図面が増えるにつれて、次のような管理上の課題が発生することがあります。
CADには、図面管理機能や図面管理システム（PDM）が用意されている場合もあります。
CADデータと連携しやすく、設計部門内での管理には使いやすいことがあります。
一方で、自社独自の検索項目を追加したい、現在の承認手順に合わせたい、CAD以外の資料もまとめて管理したいといった場合には、標準機能だけでは対応しにくいこともあります。
例えば、顧客名・装置名・ライン名・社内管理番号などで図面を探したい場合や、生産管理システムなどへ情報を連携したい場合です。
作図ツールを選ぶ段階で、次の点も確認しておきましょう。
CAD付属の図面管理機能で十分か、別の管理方法が必要かは、図面数や利用部門、検索方法、連携先によって変わります。
作図ツールの付属機能だけで判断せず、実際の探し方や共有範囲、既存システムとのつながりまで確認しておくと、導入後の行き違いを減らしやすくなります。
候補となる作図ツールを比較する際は、次の項目を確認しましょう。
| 確認項目 | 主なチェック内容 |
|---|---|
| ✅ 作図機能 | 作成する図面や設計工程に必要な機能があるか |
| ✅ データ互換性 | 取引先のCADやDWG・DXF・STEPなどの形式に対応できるか |
| ✅ 操作・教育 | 設計担当者が使いやすく、教育やサポートを受けられるか |
| ✅ 既存資産 | 過去図面、部品データ、テンプレートを移行・再利用できるか |
| ✅ システム連携 | 生産管理、ERP、PLM、PDMなどと必要な情報を連携できるか |
| ✅ 図面管理 | 必要な検索条件、版管理、関連資料の紐付けに対応できるか |
| ✅ 将来性 | 3D化、利用者・拠点の増加、クラウド化などに対応できるか |
| ✅ 費用 | 初期費用だけでなく、ライセンス・保守・教育・追加開発費も適切か |
すべての機能を備えた製品を選ぶ必要はありません。
「導入時に必ず必要な条件」と「将来必要になるかもしれない条件」を分けて整理すると、自社に合った作図ツールを比較しやすくなります。
定型図面を繰り返し作成している、CADと生産管理システムの間で同じ情報を何度も入力しているなど、作図ツールの選び方だけでは解消しにくい課題もあります。CAD自動作図やAI作図ツール、既存システムとのデータ連携など、業務に合わせた仕組みを検討する方法もあります。
作図ツール（CADソフト）は、製造業の設計業務を支える重要なツールです。
しかし、機能の多さや価格、知名度だけで選んでも、自社の業務に合わなければ十分な効果を得られません。
CADや作図ツールを選ぶ際は、次の5つのポイントを確認しましょう。
特に製造業では、図面を作成した後も、設計変更や承認、製造部門への共有、過去図面の再利用など、多くの業務が続きます。
「何を描けるか」だけでなく、「作成した図面を自社でどう使い続けるか」まで整理してから比較すると、導入後の運用に合った作図ツールを選びやすくなります。
