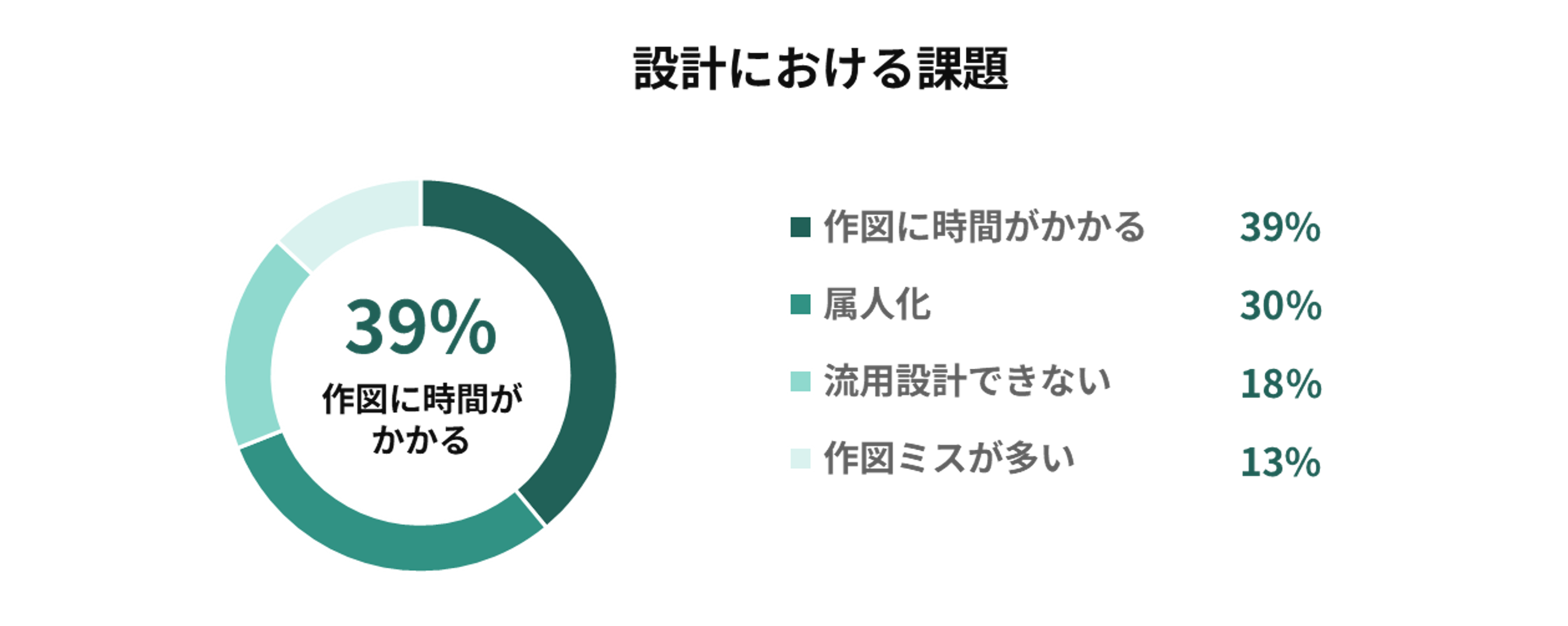

アイ・シー・エスが開催したCAD自動作図セミナーの参加者アンケートから、設計現場が日々の作図業務で直面している課題が見えてきました。
アンケートで寄せられた声をもとに、作図業務の課題TOP3とその解決につながるアプローチをまとめました。
あわせて、CAD自動作図ツールがどのように作図業務の効率化を実現するのかもご紹介します。
これらの課題をそのままにしておくと、納期遅れやミスが発生しやすくなります。
さらに、属人化が進み、技術の継承が難しくなるなど、新たな業務リスクにもつながります。
アンケートで最も多かった「作図に時間がかかる」という課題の背景には、設計変更や類似設計の際に毎回手作業で図面を修正している、またはいちから作成しているという実態があります。
特に多品種・多形状の製品を扱う現場では、流用できる図面があっても検索や整合性の確認に時間がかかり、「流用設計ができていない」状況になります。
ベテランの知識やノウハウが共有されないことで、作業が属人化します。
その結果、特定の技術者がいなければ設計や設計変更に対応できず、作業効率低下のリスクとなります。
設計者ごとに寸法記入の仕方やモデルツリーの構成、レイヤー構成や命名規則が異なることで、他の設計者が図面を編集しづらい状態になります。
この小さな違いの積み重ねが、「壊れそうで変更するのが不安」「どこを直せばいいのかわからない」という抵抗感を生み、結果として属人化や流用が進まない状況を生んでいます。
作図のルールや図面の命名規則を統一し、誰でも同じ品質・スピードで作図できる体制を整えます。
ベテランに依存していた作業が減り、属人化解消につながります。
CAD自動作図ツールを使うことで、パラメーター入力だけで自動で作図が可能です。
類似図面の作成にかかる時間を大幅に削減し、設計変更にもすぐに対応できるようになります。
CAD自動作図ツールは、どのようなことができるのでしょうか？
ここでは、主な機能と効果をご紹介します。
寸法を入力して実行ボタンを押すと自動で作図ができます。
これにより、設計工数を大幅に削減し、類似図面の作成や設計変更にもすぐ対応できるようになります。
CAD自動作図ツールにより、人によって異なっていた作図工程が標準化されます。
ベテランに頼っていた作図を、誰でも再現できるようになり、属人化の解消につながります。
ツールの効果を十分に引き出すためには、現場の設計ルールや業務フローに合った仕組みを整えることが重要です。
そこでアイ・シー・エスでは、お客様の要望や設計ルールをお伺いした上で、業務に合わせた自動作図ツール（専用のExcelシート）を構築します。
とはいえ、「どんなツールが必要なのか、まだわからない…」という方も多いと思います。
そんな時は、まず現場で感じている課題だけでもご相談ください。
また、カタログもダウンロードしていただけますので、そちらもご活用ください。
セミナーアンケートから、多くの方が作図業務において負担を感じている現状が見えてきました。
特に、「作図に時間がかかる」「属人化」「流用設計ができない」という声が多く寄せられました。
これらを改善できないと業務効率低下や、コスト増加のリスクにつながる可能性があります。
では、この状況から抜け出すには何をすればいいのでしょうか。
第一歩となるのが、繰り返し発生している作図業務の中で、時間がかかっている作業を洗い出すことです。
その上で、CAD自動作図ツールの導入や、作図ルールの標準化といった取り組みが効果を発揮します。
この第一歩こそが解決の糸口となり、その先にあるのが作図業務の効率化です。
本コラムが改善への第一歩を踏み出すきっかけになれば幸いです。
